基本設計
外嚙合齒輪泵是現代液壓系統中最常用的泵。
它們的特點是多功能性、強度和使用壽命長。
結構簡單，確保有限的采購成本和維修。由于那里的基本概念，以及不斷改進的產品設計和功能，基于多年經驗的研究，材料選擇的正確性，生產過程的詳細說明以及對批量生產零件的測試，我們的齒輪泵已達到高質量標準。
因此，我們的產品可以在繁重的操作條件下工作并傳輸高液壓動力。此外，SJ-TECHNOLOGY齒輪泵具有良好的液壓，機械和容積效率，低噪音杠桿以及緊湊的尺寸。
SJ科技齒輪泵進一步開發了自己的產品系列，推出了名為GPM的新系列泵，其中1P，1A，GPM0.0，GPM1.0，GPM2.0，GPM2.6，GPM3.0適用于工業，移動，海洋和航空航天行業中最不同的應用。

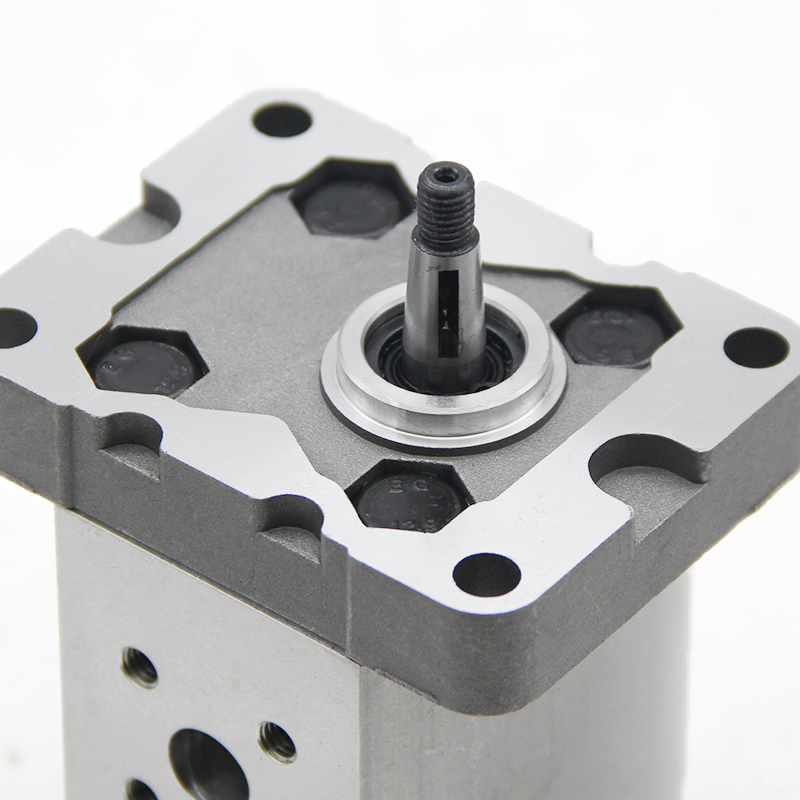

通常，這些齒輪泵通常由兩個鋁襯套支撐的齒輪副，一個主體，一個固定法蘭和一個蓋子組成。突出在法蘭之外的驅動齒輪軸安裝了一個雙唇密封環（內唇是密封件，外唇是防塵密封）。彈性固定環將環固定到位。泵體由通過擠壓工藝獲得的特殊耐高溫鋁合金制成，而法蘭和蓋子由球墨鑄鐵制成，以確保即使在高壓下，無論是連續還是間歇或峰值壓力，變形也最小。
齒輪由特殊鋼制成。他們的制造過程經過研磨和精加工，因此具有高度的表面，確保泵運行期間的低脈動桿和低噪音桿。
軸套由特殊的低摩擦和高抗性鋁合金制成，由壓鑄制成。此外，它們還配備了減摩DU軸承。
襯套上的特殊補償區由帶有防擠壓環的特殊預成型密封件絕緣，允許全部自由的軸向和徑向運動到襯套，這與泵的工作壓力成正比。通過這種方式，內部滴漏大大減少，從而確保非常好的泵性能（無論是在體積方面還是在一般方面）和泵運動部件的適當潤滑。

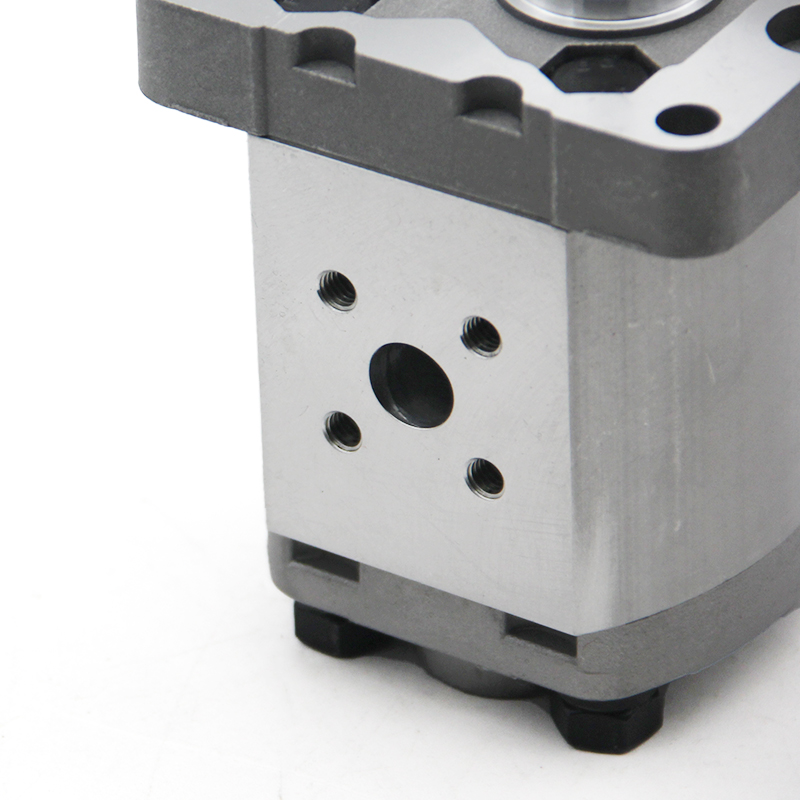

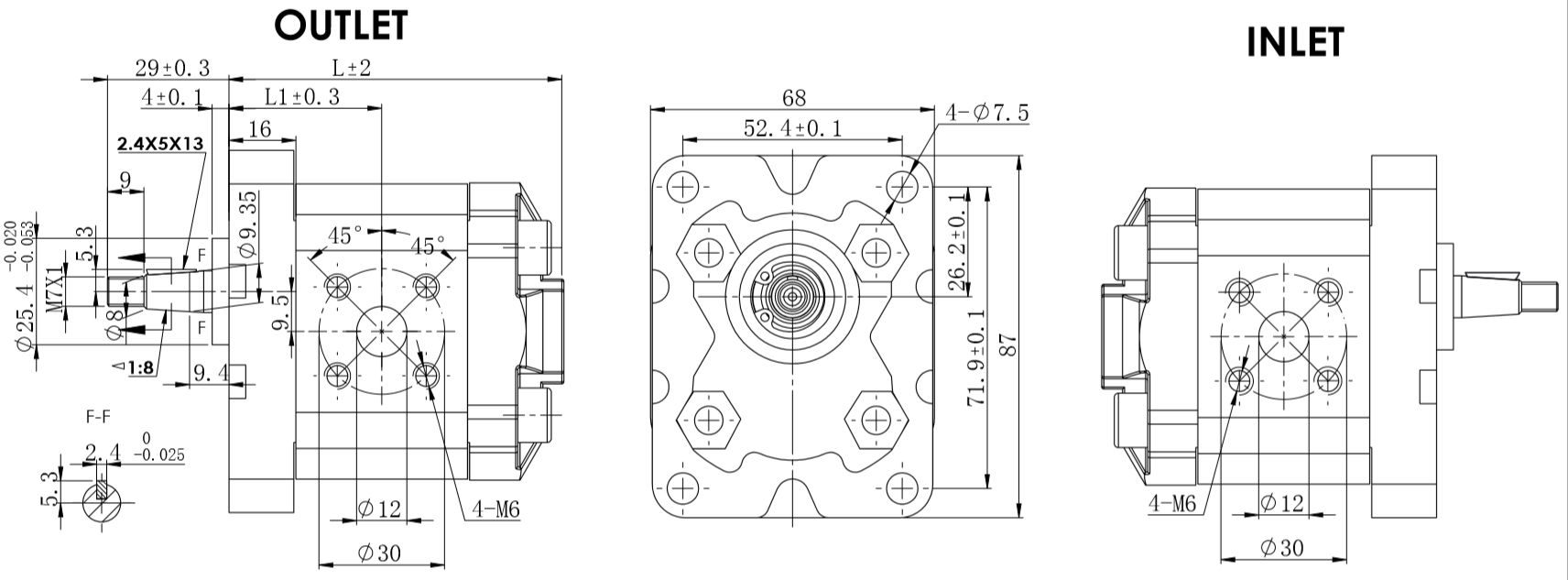

標準端口：M6 螺紋深度 12 mm。
選件“氣體”：G3/8 螺紋深度 12 mm。 螺紋在主體兩側加工。
要安裝泵，n.4 M8螺釘，扭矩扳手設置固定在27±3Nm。
軸 M7 螺母，扭矩扳手設置固定在 8Nm。
|
型 型號 |
位移 |
1500rpm時的流量 |
壓力 壓力 |
速度 轉速 （轉/分鐘） |
尺寸尺寸（毫米） |
||||
|
排量 （立方厘米/轉） |
額定 額定 |
峰高 |
額定 額定 |
麥克斯 高 |
最小值
|
L1 |
L |
||
|
1PFC0.75FTHD |
0.75 |
1.0 |
230 |
270 |
3000 |
6000 |
1000 |
34 |
75 |
|
1PFC1.1FTHD |
1.2 |
1.6 |
230 |
270 |
3000 |
6000 |
1000 |
35 |
77 |
|
1PFC1.3FTHD |
1.6 |
1.9 |
230 |
270 |
3000 |
6000 |
1000 |
36 |
79 |
|
1PFC1.6FTHD |
2.1 |
2.3 |
230 |
270 |
3000 |
6000 |
1000 |
37 |
81 |
|
1PFC2.1FTHD |
2.6 |
3.0 |
230 |
270 |
3000 |
6000 |
1000 |
38 |
83 |
|
1PFC2.7FTHD |
2.8 |
3.9 |
230 |
270 |
3000 |
6000 |
1000 |
39 |
85 |
|
1PFC3.2FTHD |
3.2 |
4.6 |
210 |
250 |
2500 |
5000 |
800 |
40 |
87 |
|
1PFC3.7FTHD |
3.7 |
5.3 |
210 |
250 |
2500 |
4500 |
800 |
41 |
89 |
|
1PFC4.2FTHD |
4.2 |
5.8 |
210 |
250 |
2500 |
4000 |
800 |
42 |
91 |
|
1PFC5.0FTHD |
5.0 |
7.1 |
190 |
230 |
2500 |
3500 |
800 |
44 |
95 |
|
1PFC6.0FTHD |
6.0 |
8.3 |
190 |
230 |
2000 |
3000 |
600 |
46 |
99 |
|
1PFC7.0FTHD |
7.0 |
10.0 |
160 |
200 |
2000 |
2500 |
600 |
49 |
105 |
|
1PFC8.0FTHD |
8.0 |
11.0 |
160 |
200 |
2000 |
2100 |
600 |
51.5 |
110 |
|
1PFC9.8FTHD |
9.8 |
14.0 |
160 |
200 |
1500 |
2000 |
600 |
56 |
119 |
